羟基官能化聚二甲基硅氧烷（PDMS）
本系列产品为含羟基反应端基的聚二甲基硅氧烷（PDMS），包括单端双羟基型 ZG-X22T、单端单羟基型ZG-X22D和双端羟基型 ZG-DX22。羟基端基可与异氰酸酯等活性组分反应；在适宜的催化和工艺条件下，也可参与环氧开环或酸酯化反应，用于树脂改性、接枝、扩链或柔性网络构建。
产品可将聚硅氧烷柔性链段引入聚氨酯、PUD、TPU、聚酯、环氧、丙烯酸及胶黏剂等体系，有助于改善柔韧性、降低固化内应力，并调节润滑性、疏水性、低表面能和耐候表现。单端产品更适合分子链端或侧链接枝及端基结构控制；双端产品更适合作为反应型柔性软段参与树脂主链或网络构建。
主要优势
反应型柔性改性
羟基端可参与配方反应，使PDMS链段以化学方式引入树脂体系
应力缓释与增韧
有助于降低固化体系脆性和内应力，改善冷热循环与抗冲击表现
表面性能改善
有助于改善体系的润滑、疏水、低表面能、防粘及易清洁特性
系列化反应控制
单端结构便于端基或侧链接枝；双端结构适用于反应型柔性软段与网络构建
产品类型及选型定位
产品型号
ZG-X22T
结构类型
单端双羟基
主要定位
单端二醇反应结构
推荐体系/作用方向
用于PU/PUD/TPU、聚酯及反应型表面功能改性；兼顾接枝反应与润滑、疏水、防粘等表面性能调节

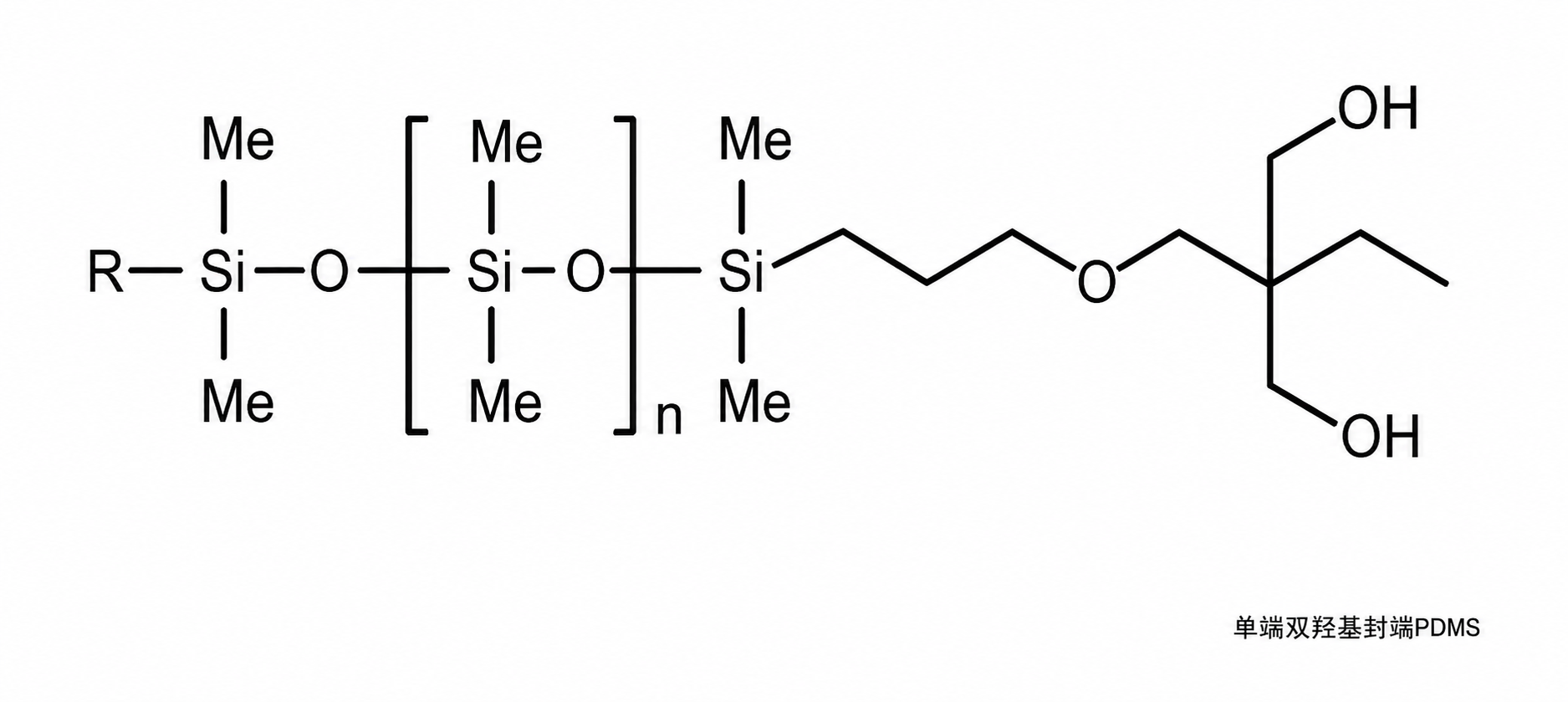

化学结构式
产品型号
ZG-X22D
结构类型
单端单羟基
主要定位
单点反应/端基控制
推荐体系/作用方向
用于分子链端接枝、端基调节与表面性能改性；有利于减少多点交联倾向

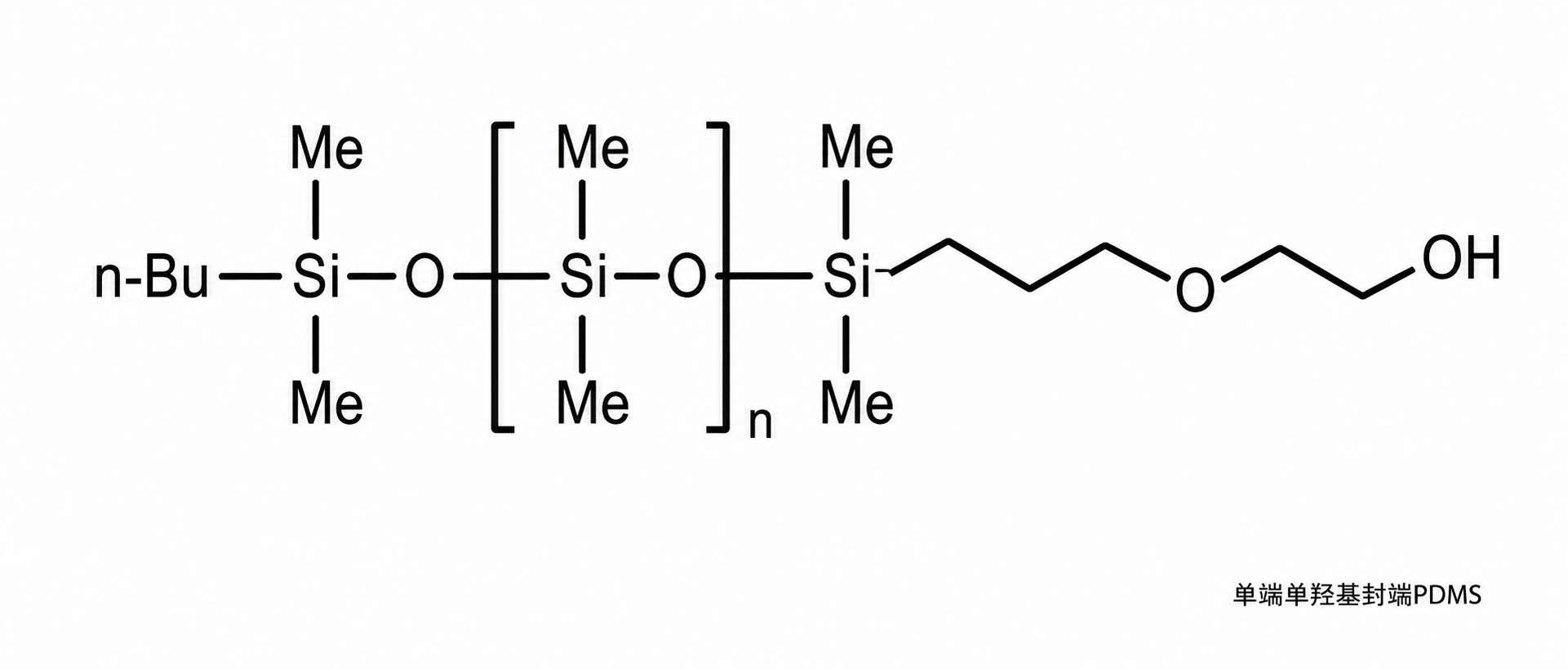

化学结构式
产品型号
ZG-DX22
结构类型
双端羟基
主要定位
双官能反应型软段
推荐体系/作用方向
用于有机硅改性PU、PUD、环氧、密封胶和弹性体；适合反应型柔性软段引入、网络构建与活性增韧

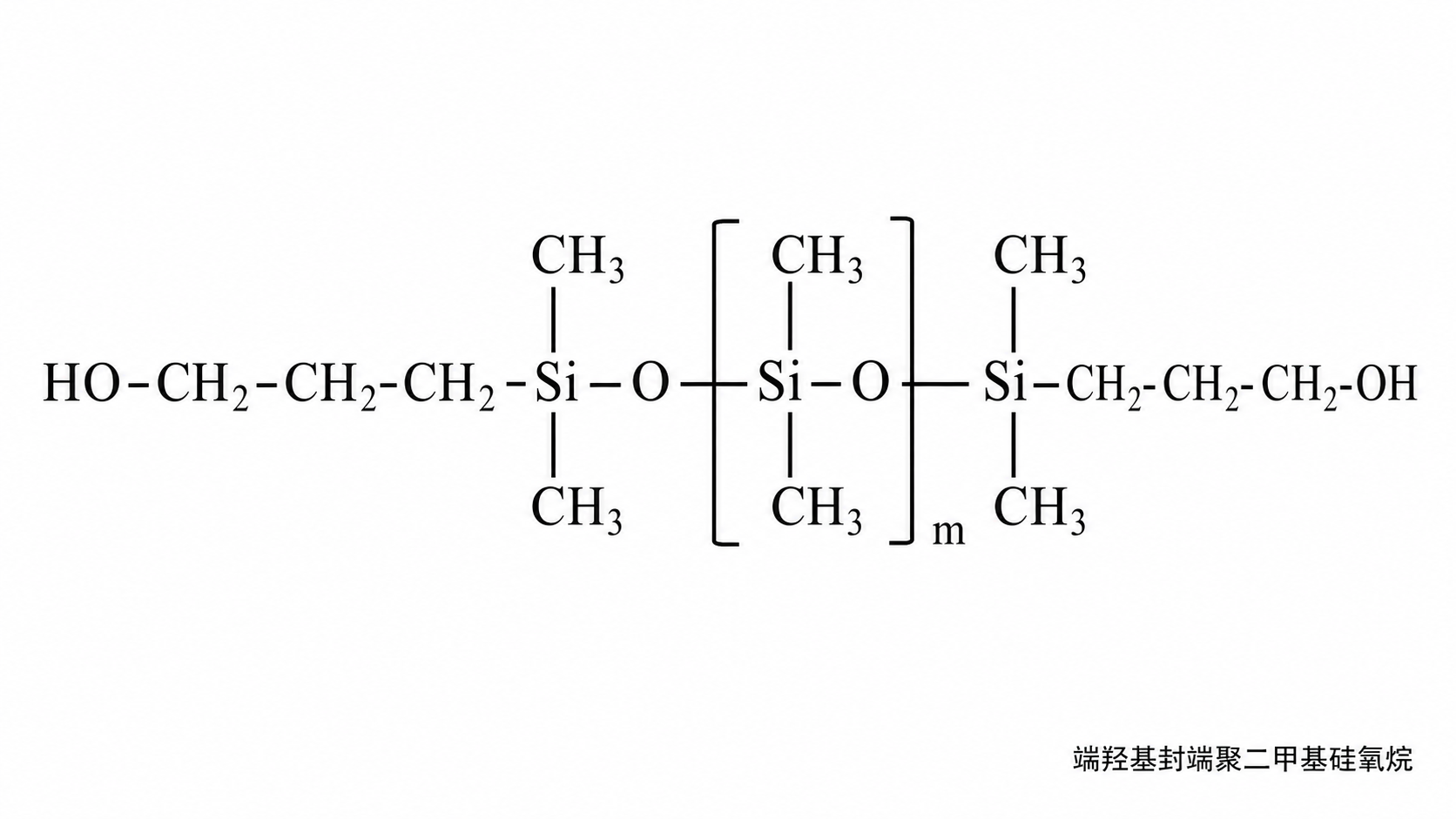

化学结构式
典型技术指标
| 产品类型 | 平均分子量 (g/mol) | 外观 | 粘度 (25°C, mPa·s) | 羟基当量 (g/eq) | 羟基含量 (mmol/g) |
|---|---|---|---|---|---|
| 单端双羟基 | 650 | 无色透明液体 | 30-50 | 325 | 3.08 |
| 单端双羟基 | 2000 | 无色透明液体 | 80 | 1000 | 1.00 |
| 单端双羟基 | 2500 | 无色透明液体 | 70 | 1250 | 0.78 |
| 单端双羟基 | 3000 | 无色透明液体 | 60 | 1500 | 0.67 |
| 单端双羟基 | 3500 | 无色透明液体 | 75 | 1750 | 0.57 |
| 单端双羟基 | 4000 | 无色透明液体 | 135 | 2000 | 0.50 |
| 单端双羟基 | 5000 | 无色透明液体 | 165 | 2500 | 0.40 |
| 单端双羟基 | 10000 | 无色透明液体 | 350-500 | 5000 | 0.20 |
| 单端单羟基 | 4000 | 无色透明液体 | 65-75 | 3700 | 0.27 |
| 双端羟基 | 1200 | 无色透明液体 | 20-30 | 600 | 1.67 |
| 双端羟基 | 2300 | 无色透明液体 | 35 | 1150 | 0.87 |
| 双端羟基 | 4500 | 无色透明液体 | 70-80 | 2146 | 0.46 |
注：羟基当量为标称参考值，羟基含量为典型检测值；实际批次检测数据以 COA 为准。可根据应用需求定制不同分子量、羟基当量及端基结构。
使用建议
当量计算
按羟基当量参与配方核算。对于异氰酸酯体系，应复核羟基当量及目标 NCO/OH计量关系；其他反应型体系应按相应反应机理进行当量核算。
混合与小试
预混后充分分散。建议先评估相容性、混合粘度、反应速度、固化程度及最终表面性能。
工艺条件
密封保存并避免受潮、高温暴露。具体反应温度、催化剂和添加比例应由配方试验确定；启封后建议尽快密封使用。
包装及贮运
包装规格：25kg、50kg、200kg塑料桶包装，其他规格可协商
储存条件：密封保存于5-35°C的阴凉、通风、干燥处，避光、防潮，远离热源
保质期：未开封保质期为12个月
反应性聚二甲基硅氧烷 PDMS 系列产品技术手册
下载完整的产品技术手册，包含ZG-STMOS、ZG-SEMMAS、ZG-SEES、SDMOS、羟基改性等9个系列产品的详细规格与应用指南
